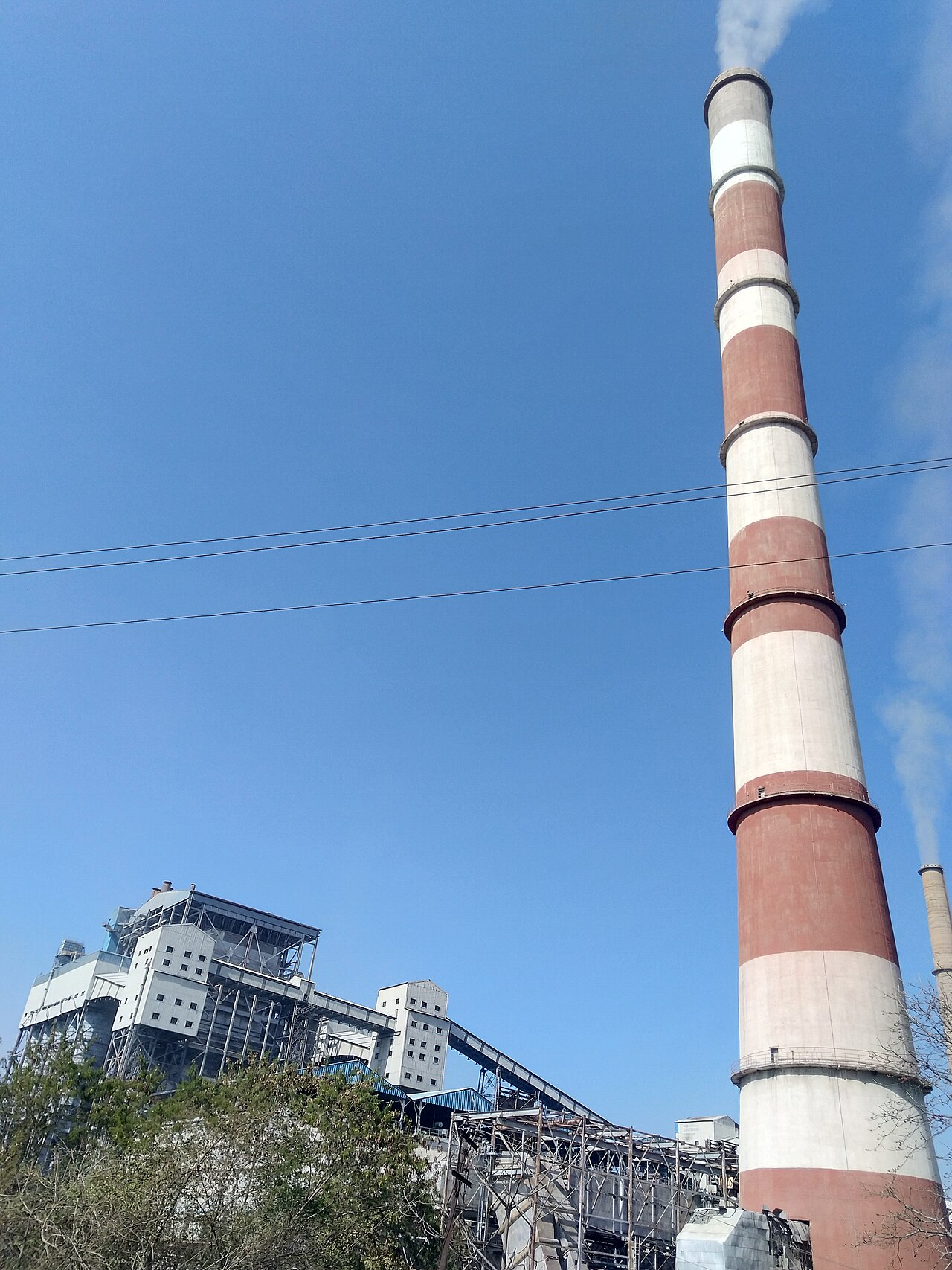

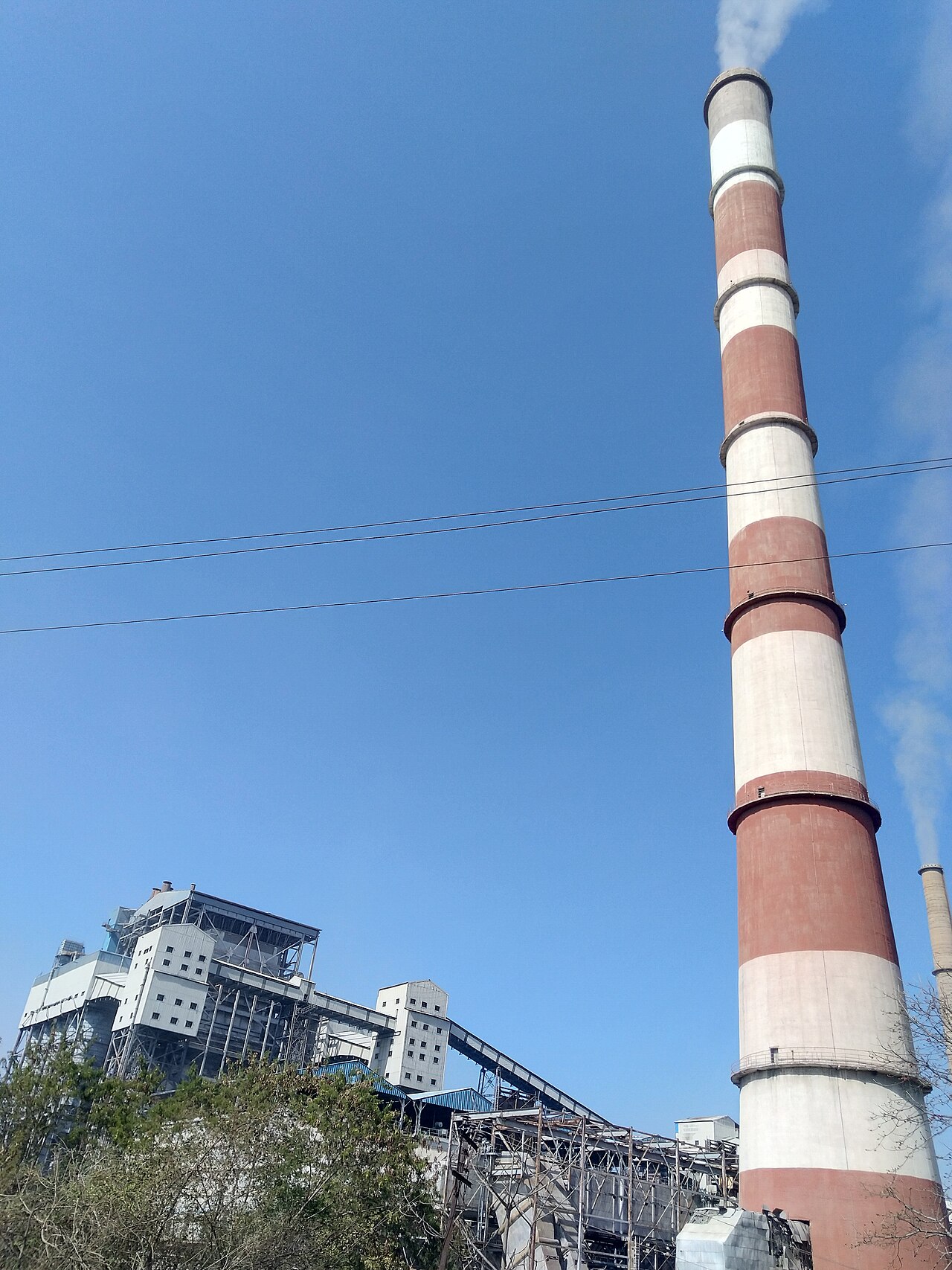

Паровые и водогрейные котлы — самое ответственное оборудование под давлением на опасном производственном объекте.

Диагностика и экспертиза промышленной безопасности котлов

Паровые и водогрейные котлы относятся к оборудованию, работающему под избыточным давлением, а значит — к числу наиболее ответственных технических устройств опасного производственного объекта. Разрушение котла под давлением сопровождается выбросом перегретой воды и пара, разлётом фрагментов металла и способно привести к тяжёлым травмам и гибели персонала. Именно поэтому эксплуатация котлов жёстко регламентирована, а по мере выработки ресурса каждое такое устройство должно пройти техническое диагностирование и экспертизу промышленной безопасности. Выполнять эти работы вправе только организация с лицензией Ростехнадзора и аттестованными экспертами; одной из профильных компаний в этой области является https://prompb.ru/, работающая с котельным оборудованием предприятий энергетики, нефтегазовой, химической и пищевой промышленности. Ниже разберём, когда экспертиза котла обязательна, как устроено диагностирование, какими методами оценивают состояние металла и как определяется остаточный ресурс.

Какие котлы относятся к поднадзорному оборудованию

Под действие требований промышленной безопасности попадают котлы, работающие под избыточным давлением более 0,07 МПа, и водогрейные котлы с температурой нагрева воды выше 115 °C. К этой группе относят паровые и водогрейные котлы стационарного и передвижного исполнения, котлы-утилизаторы, энерготехнологические и содорегенерационные котлы, электрокотлы, а также автономные экономайзеры и пароперегреватели. Вместе с самим котлом объектами внимания становятся его несущие элементы — барабаны, коллекторы, экранные и конвективные трубы, камеры, а также питательные трубопроводы и предохранительная арматура.

Котельная как производственный комплекс — это не только сам агрегат. В зону экспертизы могут попадать дымовые трубы и газоходы, дымососы и дутьевые вентиляторы, деаэраторы, а также здание котельной как сооружение опасного производственного объекта. Для дымовых труб и строительных конструкций применяется отдельная процедура — экспертиза зданий и сооружений, но на практике обследование котельного оборудования и вспомогательных конструкций часто выполняют в комплексе, чтобы получить целостную картину технического состояния объекта.

Когда экспертиза котла обязательна

Основания для проведения экспертизы промышленной безопасности перечислены в Федеральном законе № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Применительно к котельному оборудованию это следующие ситуации:

• истёк срок службы котла, назначенный изготовителем в паспорте или технической документации;
• в паспорте отсутствуют данные о назначенном сроке службы, а фактическая наработка превысила 20 лет;
• котёл отработал назначенное количество пусков (циклов нагружения), установленное для данного типа оборудования;
• произошла авария или инцидент, при которых были повреждены несущие элементы котла;
• выполнены работы, связанные с изменением конструкции, заменой материала несущих элементов, ремонтом с применением сварки барабанов и коллекторов;
• отсутствует техническая документация, необходимая для безопасной эксплуатации, либо истёк срок её действия.

Эксплуатация котла с истёкшим ресурсом без положительного заключения экспертизы прямо запрещена. Продолжение работы такого оборудования — это не только административное нарушение, но и реальный риск разрушения элементов, находящихся под давлением, с тяжёлыми последствиями для людей и производства.

Нормативная база: чем регламентируется экспертиза

Правовую основу составляет закон № 116-ФЗ, а конкретные технические требования к котлам изложены в Федеральных нормах и правилах в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утверждённых приказом Ростехнадзора. Именно этот документ определяет требования к устройству, монтажу, ремонту, техническому освидетельствованию и диагностированию котлов. Порядок самой процедуры экспертизы и оформления заключения устанавливают Федеральные нормы и правила «Правила проведения экспертизы промышленной безопасности».

Помимо ФНП, при диагностировании применяют руководящие документы и методики по техническому диагностированию котлов, стандарты на методы неразрушающего контроля и расчёты на прочность. Комплекс этих документов позволяет эксперту не просто зафиксировать факт износа, а количественно обосновать вывод о возможности дальнейшей эксплуатации и о величине остаточного ресурса.

Как проходит техническое диагностирование котла

Экспертиза котла строится на фактических данных о состоянии металла, а не на общих предположениях. Типовая последовательность работ выглядит так:

1. Анализ технической документации. Эксперт изучает паспорт котла, ремонтные формуляры, режимные карты, предписания и результаты предыдущих освидетельствований, данные о водно-химическом режиме и авариях. Это позволяет определить наиболее нагруженные и подверженные износу зоны.
2. Подготовка к обследованию. Котёл выводят из работы, расхолаживают, очищают внутренние поверхности от накипи и отложений, обеспечивают доступ к барабанам, коллекторам и трубным пучкам.
3. Визуальный и измерительный контроль. Осматривают поверхности нагрева, сварные соединения, вальцовочные соединения, штуцера и лазы, фиксируют коррозию, отдулины, трещины, деформации, следы перегрева.
4. Неразрушающий контроль. Применяют ультразвуковую толщинометрию, ультразвуковую и магнитопорошковую дефектоскопию, капиллярный и при необходимости радиографический контроль сварных швов.
5. Испытания и расчёты. Проводят гидравлическое испытание пробным давлением, при необходимости — исследование механических свойств и структуры металла, поверочные расчёты на прочность.
6. Обработка результатов и заключение. Данные систематизируют, определяют остаточный ресурс и формулируют вывод о соответствии котла требованиям промышленной безопасности.

Методы неразрушающего контроля металла

Ключевую роль в оценке состояния котла играет неразрушающий контроль — он позволяет выявить дефекты, не разрушая элемент оборудования. На котлах чаще всего применяют следующие методы:

• Ультразвуковая толщинометрия — измерение фактической толщины стенок барабанов, коллекторов и труб для оценки коррозионного и эрозионного износа.
• Ультразвуковая дефектоскопия — поиск внутренних несплошностей, трещин и непроваров в сварных соединениях и основном металле.
• Магнитопорошковый и капиллярный контроль — выявление поверхностных и подповерхностных трещин, особенно в зонах концентрации напряжений.
• Радиографический контроль — просвечивание сварных швов для документального подтверждения их качества.
• Металлографический анализ и измерение твёрдости — оценка структуры и степени деградации металла, работающего в условиях высоких температур и ползучести.

Выбор методов и объём контроля определяются программой диагностирования, которую эксперт составляет по итогам анализа документации и с учётом реальной истории эксплуатации котла.

Оценка остаточного ресурса и продление срока службы

Главный практический результат экспертизы для владельца — обоснованный ответ на вопрос, можно ли эксплуатировать котёл дальше и как долго. По данным толщинометрии эксперт рассчитывает скорость коррозии и прогнозирует, когда толщина стенки достигнет отбраковочного значения. По результатам дефектоскопии оценивают допустимость выявленных дефектов, а поверочные расчёты на прочность подтверждают, что элементы выдерживают рабочее давление и температуру с необходимым запасом.

На основании этих данных устанавливается остаточный ресурс и назначается новый срок безопасной эксплуатации — как правило, до следующего диагностирования через несколько лет. Если состояние металла не позволяет продлить эксплуатацию в прежнем режиме, в заключении формулируют условия: снижение рабочих параметров, ремонт или замена отдельных элементов, сокращение межконтрольного интервала. При критическом износе делается вывод о невозможности дальнейшей эксплуатации, и котёл выводят из работы.

Дымовые трубы и вспомогательное оборудование котельной

Отдельного внимания заслуживают дымовые трубы. Кирпичные и железобетонные трубы подвержены разрушению футеровки, выщелачиванию и коррозии бетона, образованию трещин; металлические трубы и газоходы — коррозии и потере устойчивости. Обследование дымовой трубы включает осмотр ствола и футеровки, измерение отклонений от вертикали, оценку прочности материала, а по результатам — вывод о её техническом состоянии и необходимости ремонта. Своевременная диагностика трубы столь же важна, как и экспертиза самого котла: разрушение ствола или падение элементов футеровки создаёт прямую угрозу для персонала и оборудования.

Частые вопросы

Нужна ли экспертиза для нового котла? Для впервые вводимого в эксплуатацию котла экспертиза проводится, если отсутствует необходимая техническая документация. В штатной ситуации новое оборудование проходит техническое освидетельствование, а экспертиза требуется по мере выработки назначенного ресурса.

Чем экспертиза отличается от технического освидетельствования? Техническое освидетельствование — это периодические наружный и внутренний осмотры и гидроиспытание в рамках нормальной эксплуатации. Экспертиза промышленной безопасности — более глубокая процедура с диагностированием и расчётом остаточного ресурса, которая обязательна при наступлении оснований по закону № 116-ФЗ.

На какой срок продлевают эксплуатацию котла? Конкретный срок зависит от состояния металла и результатов расчётов; он устанавливается в заключении и подтверждается до следующего диагностирования. Единого универсального значения нет — всё определяется фактическим износом.

Обязательно ли регистрировать заключение? Да. Заключение экспертизы приобретает юридическую силу только после внесения в реестр заключений территориального органа Ростехнадзора.

Экспертиза промышленной безопасности котлов — это не бюрократическая формальность, а инструмент, который позволяет вовремя обнаружить опасный износ и предотвратить разрушение оборудования под давлением. Грамотно спланированное диагностирование, привлечение аккредитованной организации и внимательное отношение к назначенным срокам службы обеспечивают и соблюдение закона, и реальную безопасность людей, и бесперебойную работу котельной. Откладывать экспертизу до последнего момента невыгодно: заблаговременное обследование даёт время устранить замечания без аварийной остановки производства.
